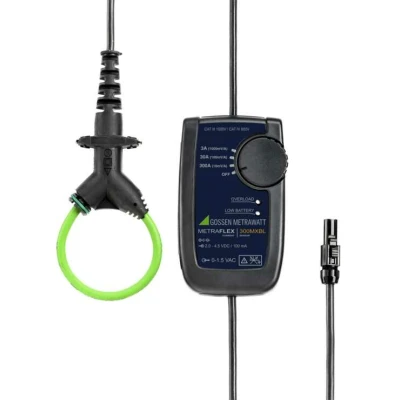

METRAFLEX 300MXBL/4

Sensore di corrente flessibile 3/30/300 A, 500-5mV/A, lunghezza del loop 61… 122 cm

  • Ampia gamma di applicazioni, 3 campi di misura (3, 30 e 300 A AC) e un’ampia larghezza di banda da 20 Hz a 100 kHz (±1dB / 50 Hz) per l’analisi delle armoniche
  • Misura accurata, anche con bassi valori di corrente, grazie all’ampia gamma dinamica e all’elevata sensibilità del sensore
  • Minima influenza dovuta alla posizione del conduttore o ai campi di disturbo
  • Facilità di utilizzo in spazi ristretti grazie alla sezione trasversale del sensore di soli 6 mm
  • Manipolazione affidabile anche con guanti di sicurezza – il sensore può essere aperto e il campo di misura può essere selezionato con una sola mano
  • Il sensore di corrente ha un grado di protezione IP 50, l’amplificatore di misura IP 40
  • Elevati livelli di sicurezza per l’operatore, categoria di misura 1000V @CAT III, 600V @CAT IV e capacità di sovraccarico illimitata, progettata per il funzionamento continuo

Campi di misura 3 A 30 A 300 A

Fattore di scala 20 200 2000

Sensibilità di uscita 500 mV/A 50 mV/A 5 mV/A

Precisione (da 45 a 65 Hz)

In condizioni di riferimento ± 1% della lettura ± 0,1 A ± 1% della lettura± 0,5

A Rumore 1,5 mV TRMS

Connessione di uscita Spina ipertronica a 4 pin

La lunghezza del sensore dipende dal modello (numero di parte):

  • METRAFLEX 300MXBL/2 (Z207Q): 16 cm
  • METRAFLEX 300MXBL/3 (Z207Y): 22 cm
  • METRAFLEX 300MXBL/4 (Z207Z): 31,5 cm

Il diametro del sensore (apertura delle ganasce) dipende dal modello (numero di parte):

  • METRAFLEX 300MXBL/2 (Z207Q): 50 mm
  • METRAFLEX 300MXBL/3 (Z207Y): 70 mm
  • METRAFLEX 300MXBL/4 (Z207Z): 100 mm
