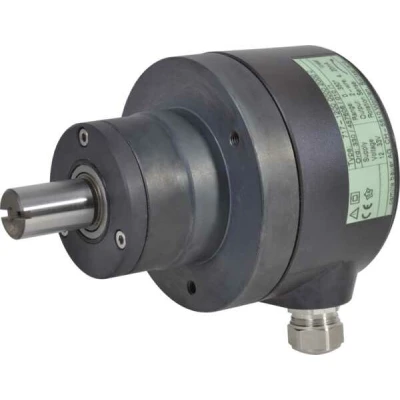

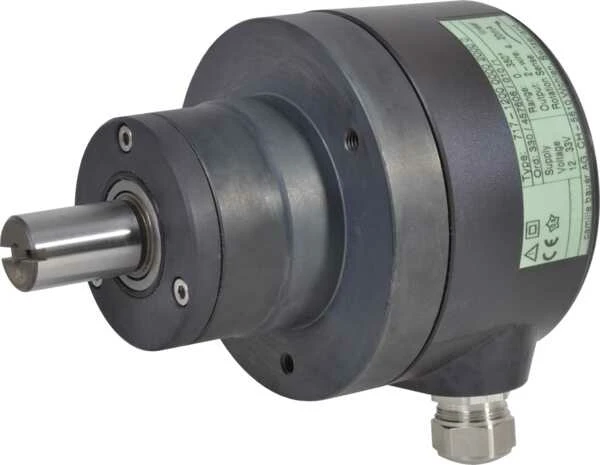

KINAX WT717
Trasmettitore di misura per il rilevamento della posizione angolari, esecuzione robusta, programmabile, Ex/NEx
Trasmettitore con sistema capacitivo, senza contatti striscianti, per il rilevamento della posizione angolare di alberi rotanti
- Non-contact capacitive sensing system / Wear-free
- Measuring range, direction of rotation, characteristic curve, switching point, and other additional functions programmable via PC
- Rotation angle measuring range: 0°–50° or 0°–350°
- Measurement output (measurement-supply circuit) using 2-wire technology (4..20 mA signal)
- Display of the current value and graphical representation of the measured value on screen over an extended period
- Fixed mechanical position and fine adjustment of the analog output; zero point and measurement span adjustable independently of each other
- Output characteristic curve: Linear, programmable as a V-characteristic or as a freely selectable linearization curve
- Drive shaft can rotate freely / No damage possible if the end value of the rotation angle measurement range is exceeded
- Serial interface
- Permissible static load on the shaft: max. 1000 N (radial) and max. 500 N (axial)
- Field-mounted unit in a ruggedized housing / Vibration- and shock-resistant, suitable for use in heavy machinery and shipbuilding
L’uscita fornisce un segnale a corrente impressa (4..20 mA), proporzionale al valore di misura. Esecuzione molto robusta, adatta per l’impiego in grandi macchinari industriali, costruzioni navali, veicoli di trasporto e impianti dell’industria chimica.
- Sistema di rilevamento brevettato, senza contatti striscianti, esente da usura
- Campo di misura, senso di rotazione, caratteristica, punto di commutazione e funzioni addizionali programmabili da PC / progettazione più semplice, tempi di consegna ridotti, ottimizzazione delle scorte
- Campo di misura per posizione angolare: da 0..10° a 0..50° o da 0..50° a 0..350°
- Con ingranaggio 0..20°, fino a 0..1555 giri
- Uscita (circuito di misura/alimentazione) in tecnica a 2 fili (segnale 4..20 mA)
- Simulazione del valore di misura / possibilità di testare gli effetti a valle già in fase di installazione
- Indicazione del valore istantaneo e visualizzazione grafiza dell’andamento del segnale sullo schermo
- Fissazione della posizione meccanica e messa a punto dell’uscita analogica, regolazioni indipendenti dello zero e dello span
- Caratteristica del segnale di uscita programmabile: lineare, come caratteristica V o come curva di linearizzazione selezionabile
- Albero di trasmissione a rotazione continua, nessun rischio di danneggiamento in caso di superamento del valore finale del campo di misura
- Interfaccia seriale
- Carico statico ammesso sull’albero: 1000 N (radiale) e 500 N (assiale)
- Esecuzione molto robusta con grado di protezione IP67 / resistente a vibrazioni e urti
1 Manuale di istruzioni in 3 lingue: tedesco, francese, inglese
1 Attestato EX (solamente per strumenti in versione Ex)
