Collegare > Accendere > Avviare la misura > Leggere i risultati > Fatto!

Con l’aiuto di un processo brevettato, lo strumento è in grado di accertare la potenza di picco, la resistenza interna in serie e la resistenza interna in parallelo direttamente in loco “con una sola misura e senza immettere i dati del modulo”, che vengono poi visualizzati su un touch-screen grafico a colori ad alta risoluzione, adatto all’uso alla luce del sole.

La ricerca dei guasti negli impianti fotovoltaici e la documentazione della qualità del sistema vengono eseguite in modo rapido ed economico durante l’avviamento iniziale e i test successivi, senza una lunga curva di apprendimento.

Questo test semplice ma decisivo garantisce la sicurezza del cliente ed elimina i costi conseguenti per l’installatore.

La potenza di picco misurata può essere utilizzata, ad esempio, anche per determinare il rapporto di picco. Inoltre, le curve caratteristiche acquisite consentono di trarre ulteriori conclusioni sulle caratteristiche elettriche del modulo o della stringa misurati. Il tester è quindi adatto anche all’uso in ricerca e sviluppo.

Le differenze …

Perché è necessaria la misura con carico capacitivo?

Da un lato, la misurazione delle curve caratteristiche dei generatori FV (moduli, stringhe, array) non deve essere condotta troppo rapidamente (dV/dt elevato), perché la curva caratteristica misurata può essere modificata in caso di misurazione rapida (< 20 ms) a causa degli attributi capacitivi/induttivi del generatore o della configurazione di prova, nel qual caso i risultati della misurazione non riflettono solo le caratteristiche del generatore FV. D’altra parte, la misurazione non deve nemmeno essere troppo lenta (> 1 sec.), perché altrimenti aumenta notevolmente il pericolo di un’esposizione radiante fluttuante, che influenzerebbe i risultati della misurazione. Ciò si ripercuote anche sulla temperatura del modulo, che reagisce in modo relativamente lento ma può comunque cambiare nel giro di pochi secondi.

Processo di calcolo brevettato per determinare la resistenza interna in serie del generatore basandosi esclusivamente su un’unica curva caratteristica UI.

Questa resistenza è il risultato fisico del materiale utilizzato per la fabbricazione del modulo, nonché della sua disposizione e delle connessioni di cablaggio, e normalmente ha un valore costante. Ad esempio, ammonta a circa 1 Ω per i moduli cristallini e a più di 2 Ω per i moduli a film sottile. Da poco tempo, la misurazione della resistenza interna in serie può essere effettuata con gli strumenti della gamma di prodotti Profitest PV. A tal fine, è sufficiente tracciare una singola curva caratteristica I-U sul modulo. Sulla base di questa curva caratteristica, lo strumento calcola automaticamente RS, nonché la potenza di picco PPK e la resistenza di parallelo RP.

È possibile calcolare la resistenza interna in serie RS teoricamente prevista. Ad esempio, questo è possibile con il software se sono noti i seguenti valori caratteristici STC per il modulo: Uoc, Isc, UMpp e IMpp.

Il valore RS calcolato può essere confrontato con il valore misurato, che viene letto dal Profitest PV dopo la tracciatura della curva. Se il valore misurato è troppo alto, è necessario controllare il cablaggio per verificare la presenza di interruzioni, corrosione, errori di connessione e sottodimensionamento.

• Misura delle curve caratteristiche I-U di moduli e stringhe fotovoltaiche fino a 1500 V DC, 20 A DC e 30 kW
• La curva caratteristica I-U acquisita è altamente accurata grazie alla misura coerente al carico capacitivo
• Misura della corrente di cortocircuito Isc, della tensione a circuito aperto Uoc, della potenza di picco istantanea di una cella solare Pmax, della resistenza in serie Rs e della resistenza interna in parallelo Rp
• Conversione automatica dei valori misurati momentanei in STC Processo di calcolo brevettato per valutare i generatori fotovoltaici senza conoscere le specifiche del produttore
• Processo di calcolo brevettato per determinare la resistenza interna in serie del generatore basandosi esclusivamente su un’unica curva caratteristica UI
• Database clienti integrato con scambio dati bidirezionale
• Database integrato dei moduli con scambio di dati bidirezionale
• Elevato livello di sicurezza intrinseca grazie al sezionatore di carico incluso (1500 V / 20 A DC)
• Misura della potenza e della temperatura tramite cavo a 4 fili per risultati privi di errori
• Misurazione separata delle temperature sul sensore di irraggiamento e sul retro del modulo (Pt100) per una maggiore precisione di misurazione
• La visualizzazione continua dell’irraggiamento e della temperatura momentanea fornisce informazioni sulle condizioni di misura

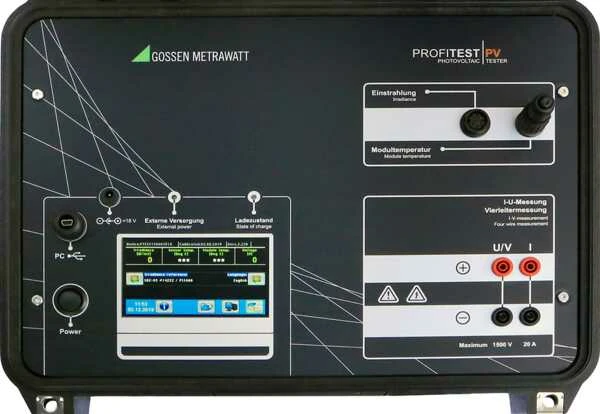

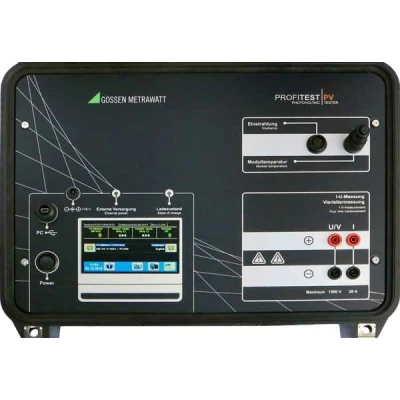

• Facile utilizzo del touch-screen
• Display TFT a colori ad alta risoluzione, altamente luminoso, con illuminazione a LED a risparmio energetico (adatto per l’uso alla luce del sole!)
• Alimentatore esterno con ingresso ad ampio spettro per la ricarica delle batterie e per il funzionamento continuo dello strumento di misura
• Software per la rappresentazione grafica, la valutazione e la documentazione con database integrato – possibilità di funzionamento tramite PC con importazione diretta delle misure (ad es. per misure a lungo termine)
• Le interfacce aperte consentono il funzionamento dello strumento anche in applicazioni speciali

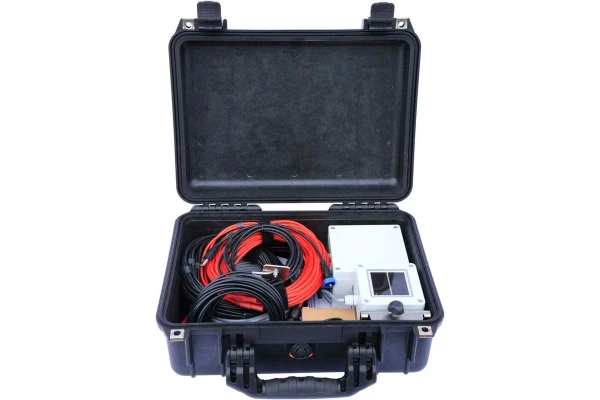

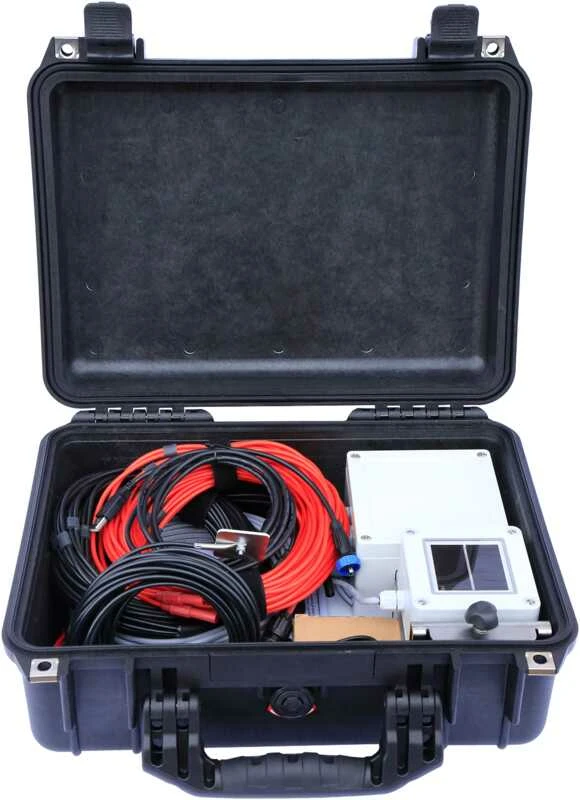

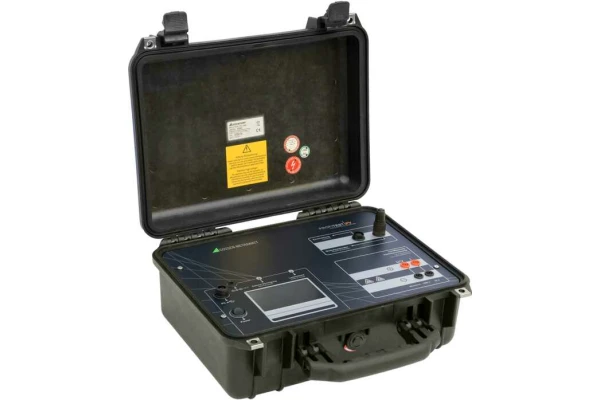

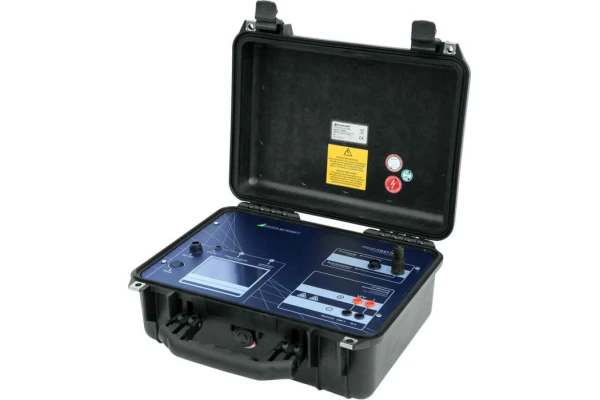

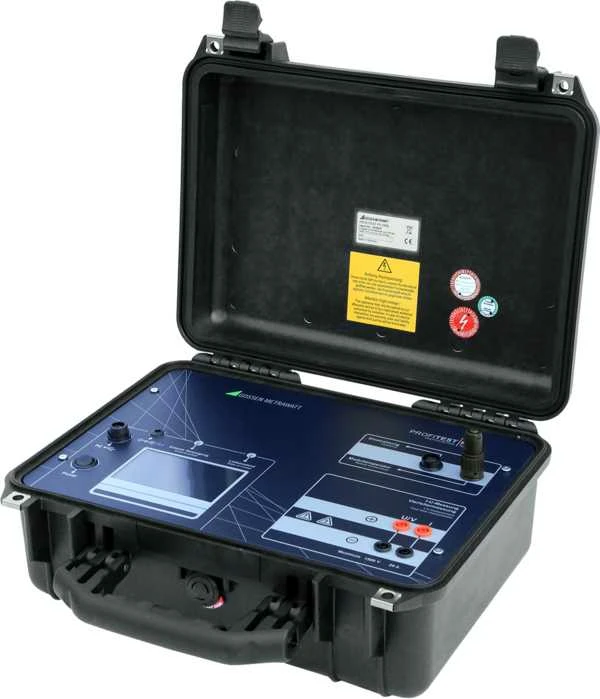

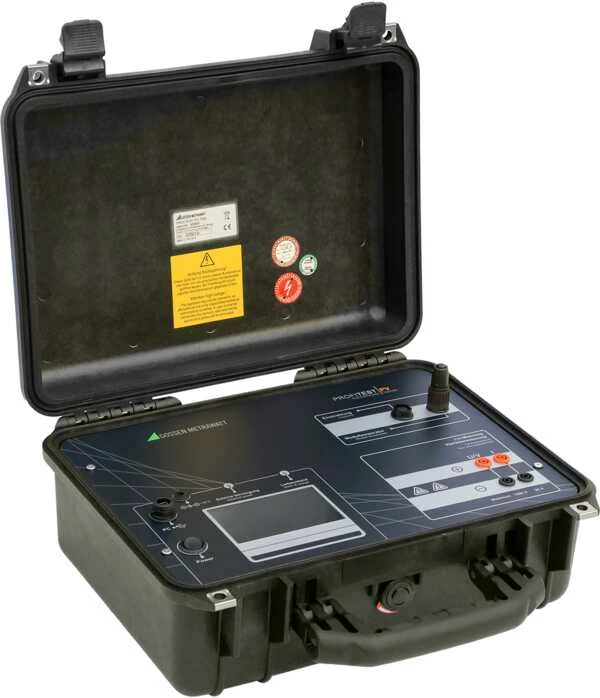

• 1 pezzo. PROFiTEST PV 1500
• 1 sensore di riferimento per l’irraggiamento, cavo di collegamento da 10 m
• 1 ea. sensore di temperatura Pt100 esterno, cavo di collegamento da 10 m
• 1 ea. sezionatore di sicurezza esterno, 1500 V / 20 A
• 2 ea. Cavo di misura a 4 fili, lunghezza 10 m MC-4
• 1 p.e. alimentatore esterno, 60 W
• 1 ea. cavo mini USB schermato
• 1 ea. sistema di custodia per accessori
• 1 ea. Software per PC: Analizzatore FV
