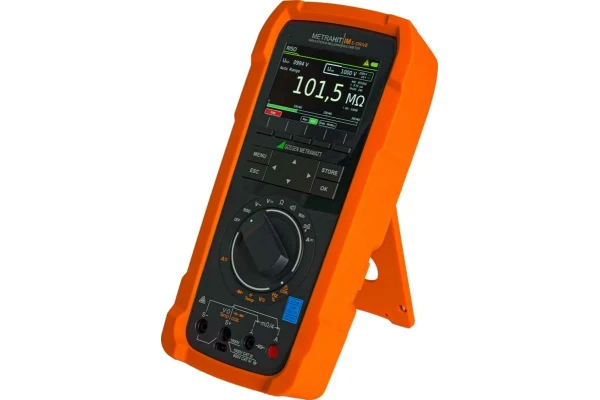

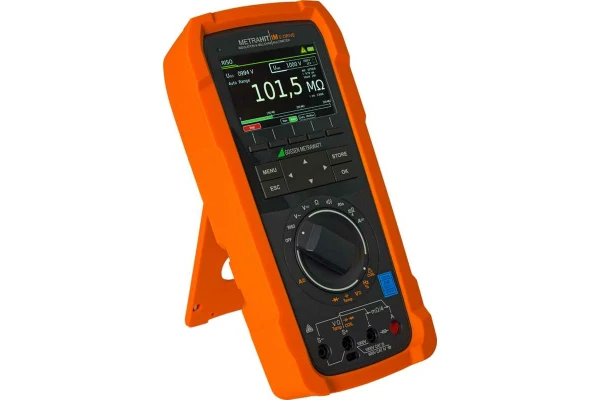

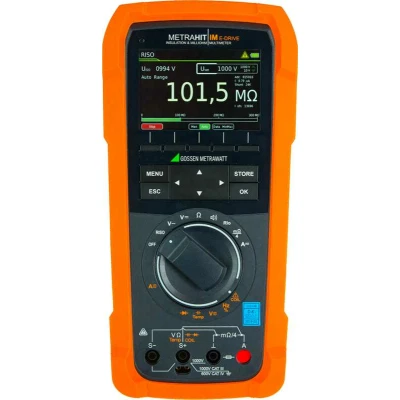

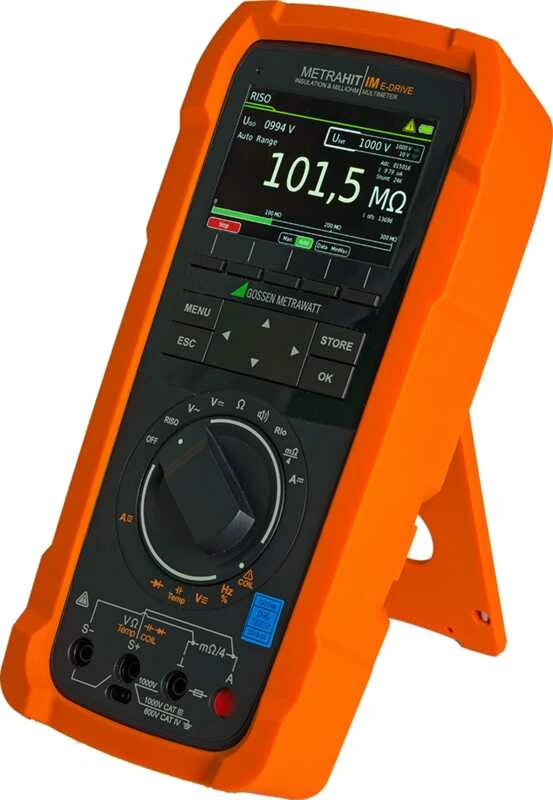

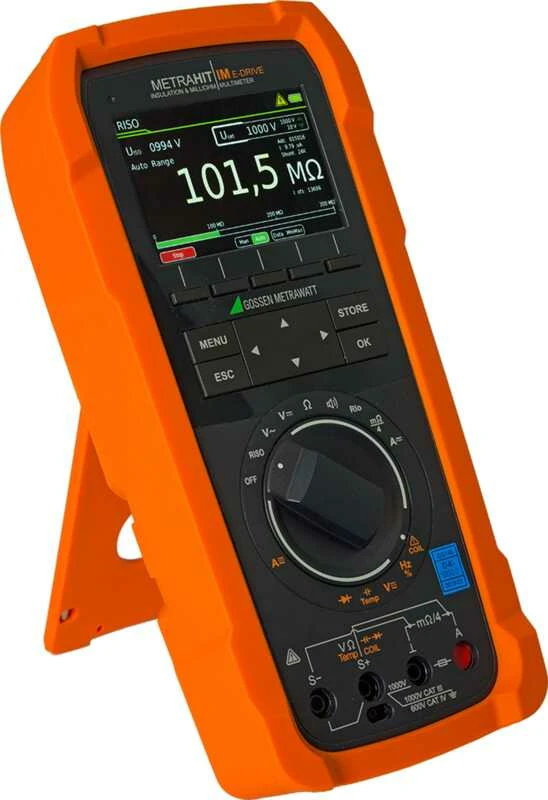

METRAHIT IM E-DRIVE BT

Multimetro, milliohmmetro, strumento all-in-one per la misura dell’isolamento, tester per avvolgimenti motori e data logger per azionamenti ibridi ed elettrici

Il METRAHit IM IM E-DRIVE BT è un multimetro, milliohmmetro, strumento all-in-one per la misura dell’isolamento, tester per avvolgimenti motori e data logger. Il dispositivo permette l’assistenza e la diagnostica per macchine e sistemi elettrici, in particolare nell’industria automobilistica, nella produzione di macchinari elettrici e nella tecnologia aeronautica.

  • Misurazione Milliohm tramite connesione a 4 fili (misura Kelvin) a 200 mA o 1 A
  • Tester di isolamento con tensione di prova da 50 a 1000 V
  • Test di fine avvolgimento con tensione di prova 1000 V
  • MULTIMETRO TRMS d’alta gamma con larghezza banda da100 kHz

  • Misurazione della resistenza di isolamento fino a 3,1 GΩ con rilevamento della tensione di interferenza, tensioni di prova: 50, 100, 250, 500 e 1000 V secondo EN 61557 2 / VDE 0413 2
  •  DAR: PI:
  • Misurazione milliohm a 4 fili con connessione Kelvin e corrente di misura 200 mA o 1 A per la misurazione precisa di resistenze estremamente piccole con una risoluzione di 1
  • Misurazione Rlow a 2 fili con corrente di prova  200 mA secondo EN 61557-4 / VDE 0413-4
  • Misurazione per avvolgimento motori in cortocircuito
  • Strumento multifunzionale
  • Misurazione TRMS AC / AC DC per corrente/tensione fino a 10/100 kHz
  • AC, AC+DC low-pass filter
  • Misura di corrente diretta
  • Misurazione della corrente con sensori a pinza: il fattore di trasmissione è regolabile con la CLIP da 1: 1 a 1:1000 e viene visualizzato sul display dell’amplificatore.
  • Misura di capacità
  • Misurazione di precisione della temperatura – °C, °F per sensori RTD e TC K
  • Misurazione diodi (Kflow fino a 5.1 V) e test di continuità
  • Segnali acustici
  • Acquisizione di valori min./max., DATA Hold
  • Data logger grazie alla memoria integrata e all’orologio in tempo reale, anche per singoli valori misurati
  • La funzione push/print trasferisce i valori misurati al software applicativo semplicemente premendo un tasto
  • Sequenze programmabili per prove di routine
  • App METRALOG APP per Android OS
  • Display grafico a colori
  • Alimentazione modulare: batteria standard al litio a cambio rapido, modulo di rete opzionale con interfaccia USB, cambio senza interruzione del circuito di misura grazie alla presa del modulo brevettata con protezione antinfortunistica
  • Blocco automatico della boccola (ABS) per l’ingresso di corrente
  • Punta di prova con tasti funzione START (ISO) e STORE
  • Custodia IP52, antipolvere e antigoccia, custodia protettiva in gomma rimuovibile
  • Bluetooth integrato, USB con modulo di alimentazione opzionale
  • Software Windows IZYTRONIQ per la documentazione, redazione di certificati di prova e valutazione grafica delle misurazioni

  • Prove di sicurezza per dispositivi elettrici, azionamenti e installazioni mediante un unico strumento
  • Collaudo di sistemi ad alta tensione secondo UN ECE R100
  • Misura della resistenza di isolamento secondo EN 61557-2 / VDE 0413-2
  • Rlow test di installazione secondo EN 61557 4 / VDE 0413 4
  • Verifica conduttori equipotenziali, ad es. sulla superfice esterna degli aerei (protezione contro i fulmini / prova di dispersione)





Il multimetro è uno strumento portatile estremamente robusto progettato per l’uso sul campo. Permette la manutenzione, l’assistenza e la diagnostica di macchine elettriche, azionamenti ed impianti, ad esempio in applicazioni automobilistiche, avioniche, energetiche e di automazione.

Lo strumento all-in-one combina un tester per la misura dell’isolamento, un milliohmmetro, un tester per avvolgimenti motori ed un multimetro universale. È ideale per test di sicurezza e diagnostica su veicoli elettrici e ibridi, nonché su tutti i tipi di macchine elettriche.

In combinazione con un Coil Test Adapter opzionale, consente misurazioni di fine avvolgimento.

Istruzioni per l’uso
Supplemento
Certificato CE
Scheda tecnica
Guida di riferimento rapido
Opuscolo, volantino, brochure, …
Certificato
The firmware update 1.4.0 is available for downloading in the download area “myGMC”. To get access, a registration is required (it‘s free of charge).
Sequence Manager and DATA READER is available for downloading in the download area “myGMC”. To get access, a registration is required (it‘s free of charge).

  • 1 multimetro METRAHIT IM E-DRIVE BT multimeter con custodia protettiva in gomma
  • 1 sonda di prova con funzione START e STORE
  • 1 paio di cavi di sicurezza tipo KS17 2 con puntali di prova da 4 mm
  • 1 morsetto Kelvin tipo KC4• 1 morsetto Kelvin tipo KC27
  • 1 batteria di ricambio rapido ai polimeri di litio con presa di ricarica micro USB
  • 1 alimentatore USB (5VDC 2A) con cavo di ricarica da USB a micro USB
  • 1 Software IZYTRON.IQ Business Starter
  • 1 manuale di istruzioni breve in tedesco/inglese
  • 1 manuale di istruzioni in tedesco/inglese (download dal sito www.gmc-instruments.de)
  • 1 certificato di calibrazione DAkkS
  • Valigetta rigida per il mutlimetro ed accessori
