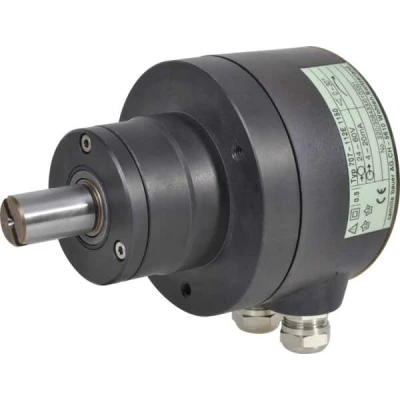

KINAX WT707
Trasmettitore di misura per il rilevamento della posizione angolare di alberi rotanti, esecuzione robusta, Ex/NEx
- Non-contact capacitive sensing system / Wear-free
- Analog measurement method / Virtually infinite resolution
- Rotation angle measurement range: 0…30°, 0…60°, 0…90°
- Measurement output: 0/4–20 mA
- 2-, 3-, or 4-wire connection
- Fine adjustment of the measurement span / zero point via potentiometer / Optimal adaptation to the desired measurement ranges
- Output characteristic curve / Available as linear or V-shaped
- Drive shaft can rotate freely / No damage possible if the end value of the rotation angle measurement range is exceeded
- Field-mounted unit in rugged housing / Vibration- and shock-resistant, suitable for use in heavy machinery and shipbuilding
Trasmettitore di misura con sistema capacitivo, senza contatti striscianti, per il rilevamento della posizione angolare di alberi rotanti. Il segnale di uscita 4..20 mA fornisce un segnale a corrente impressa, proporzionale al valore di misura.
Esecuzuine molto robusta, adatta per l’impiego su grandi macchinari industriali e costruzioni navali.
- Sistema di rilevamento capacitivo senza contatti striscianti / esente da ususra
- Metodo di misura analogico / risoluzione praticamente infinita
- Campo di misura per posizione angolare senza ingranaggio: da 0..5° a 0..270° con ingranaggio : 0..10°, fino a 0..1600 giri
- Segnale in uscita: da 0..1 a 0/4..20 mA collegamento a 2, 3 o 4 fili
- Versione “a sicurezza intrinseca” EEx ia IIC T6 / idoneo all’impiego in atmosfera potenzialmente esplosiva
- Regolazione dello spam tramite potenziometro / adattamento ottimale all’applicazione specifica
- Caratteristica del segnale di uscita: lineare o come caratteristica V
- Albero di trasmissione a rotazione continua / nessun rischio di danneggiamento in caso di superamento del valore finale del campo di misura
- Esecuzione molto robusta / resistente a vibrazioni e urti, impiego su grandi macchinari industriali e costruzioni navali
- Disponibile la versione marittima (precedentemente GL, Germanischer Lloyd)
1 Trasmettirore angolare KINAX WT707 (secondo specifica del cliente)
1 Manuale di istruzioni in tedesco, francese, inglese, italiano
