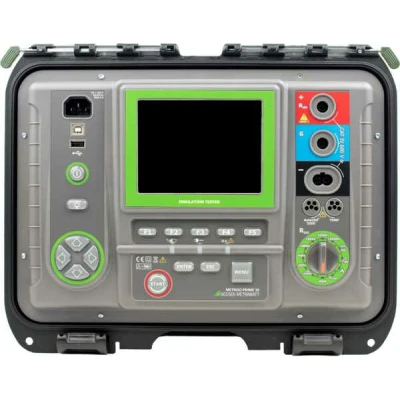

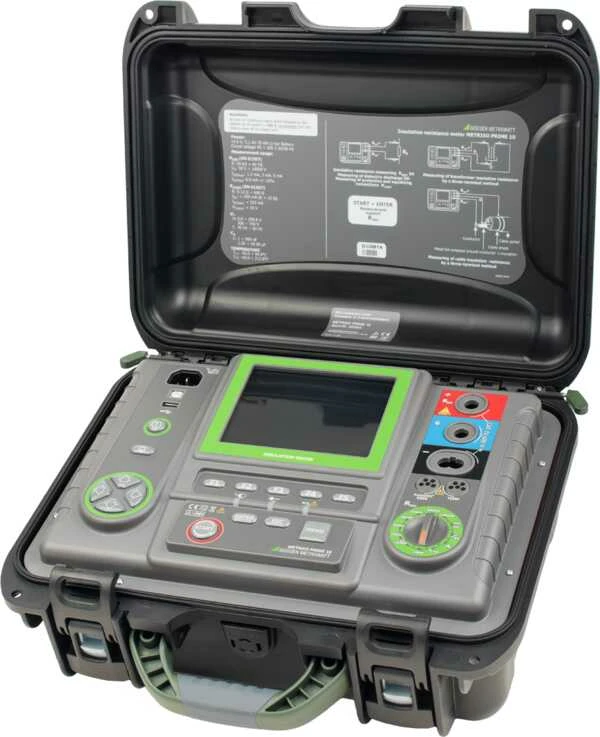

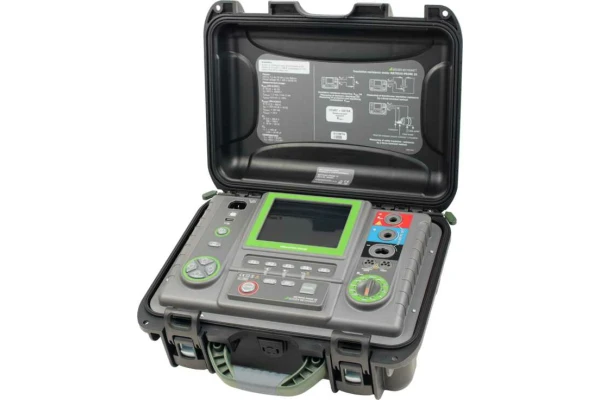

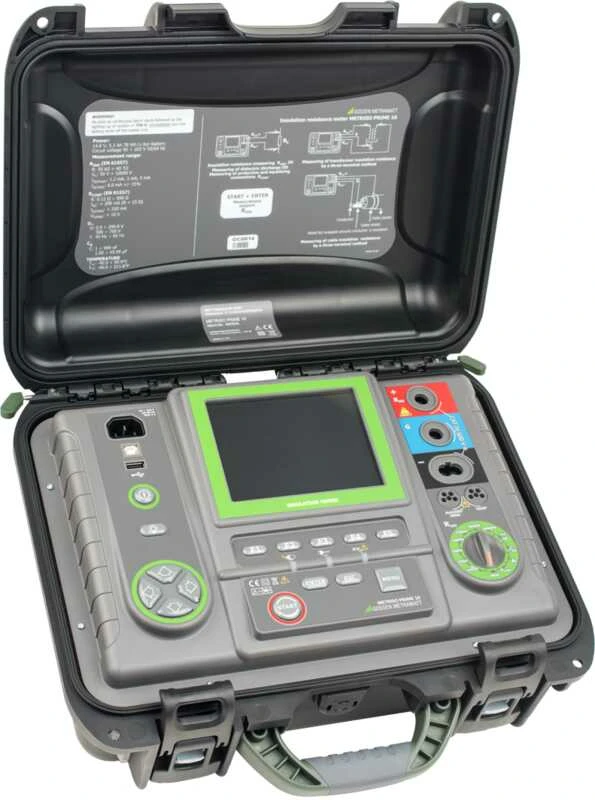

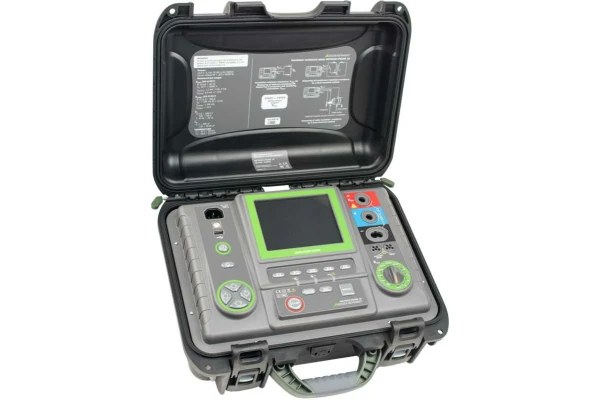

METRISO PRIME 10
Strumento di misura di isolamento, bassa resistenza e tensione ad alta precisione fino a 40 TΩ con tensione di prova di 10 kV
Il tester di isolamento METRISO PRIME 10 è stato sviluppato per il rilevamento di danni all’isolamento e per la protezione dalle scosse elettriche nelle reti di alimentazione elettrica.
- Misura dell’isolamento fino a 40 TΩ con tensione di prova di 10 kV in conformità a EN 61557-2 / VDE 0413-2
- Tensioni di prova a passi fissi di 50, 100, 250, 500, 1000, 2500, 5000 e 10.000 V
- Misura con tensione crescente
- Misura dell’indice di polarizzazione PI e del rapporto di assorbimento DAR
- Misura con cavo di misura schermato
- Protezione contro gli oggetti conduttori di tensione
- Regolazione variabile dei valori limite
- Filtro digitale per la stabilizzazione dei valori di misura
- Creazione di diagrammi R/I o R/U
- Misura a bassa resistenza secondo EN 61557-4 / VDE 0413-4
- Test di continuità dei conduttori di protezione e dei collegamenti equipotenziali con una corrente di prova di ±200 mA
- Memorizzazione dei risultati dei test
- Robusta custodia rigida IP 67
- Categoria di misura: CAT III 1000 V / CAT IV 600 V
- Visualizzazione continua della resistenza di isolamento o della corrente di dispersione misurata
- Scarico automatico del dispositivo in prova al termine del test di isolamento
- Segnale acustico a intervalli di 5 secondi per la generazione rapida di una curva caratteristica di resistenza temporale
- Tempi di misura regolabili fino a 99 minuti e 59 secondi
- Tempi di prova T1, T2 e T3 per la misurazione di uno o due coefficienti di assorbimento in un intervallo compreso tra 1 e 600 secondi
- Indice di polarizzazione (PI), coefficienti di assorbimento Ab1, Ab2, rapporto di assorbimento dielettrico (DAR)
- Visualizzazione della tensione di prova momentaneamente applicata durante la misurazione
- Corrente di prova: 1,2 / 3 e 5 mA
- Test di isolamento con metodo a 2 o 3 fili
- La misura può essere effettuata utilizzando cavi di misura con lunghezza fino a 55 metri
- Misura automatica di cavi multipli con l’adattatore di prova opzionale AutoISO-5000 (tensione massima: 5 kV)
- Misura della capacità durante il test di isolamento RISO
- Misura della temperatura con sonda come accessorio
- Scarica dielettrica (DD)
- Localizzazione dei guasti con modalità di controllo a impulsi
- Valori limite regolabili per i valori di resistenza misurati per RISO e RPE
- Misura della corrente di dispersione durante il test di isolamento
- Misura della tensione continua e alternata da 0 a 750 V
- Rappresentazione grafica della resistenza di isolamento sul display durante la misurazione Struttura di memoria con memorizzazione di punti di misura, sistemi e dati del cliente
- Display LCD da 5,6″ con illuminazione di sfondo
- Illuminazione della tastiera
- Funzionamento a rete o con batteria ricaricabile agli ioni di litio
- Caricatore rapido interno
- 1 METRISO PRIME 10
- 1 set di cavi di misura composto da:
- – Cavo 11 kV, 3 m, (CAT IV 1000 V), con prese a banana, rosso
- – Cavo da 11 kV, 3 m, schermato, (CAT IV 1000 V), con prese a banana, nero
- – Cavo 10 kV “E”, 3 m, (CAT IV 1000 V), con prese a banana, blu
- 3 Morsetti a coccodrillo, 5,5 kV, 32 A (CAT IV 1000 V), nero, rosso e blu
- 2 Sonde di prova, 5,5 kV, 32 A con presa a banana, rosso e nero
- 1 Sonda di temperatura (Z555J)
- 1 cavo USB
- 1 Cavo di alimentazione, 230 V
- 1 Custodia per accessori
- 1 Set di istruzioni per l’uso
- 1 Certificato di calibrazione
- 1 Scheda di sicurezza
- 1 Documento di trasporto per le batterie agli ioni di litio
- 1 Informazioni supplementari sulla sicurezza degli accessori di misura
