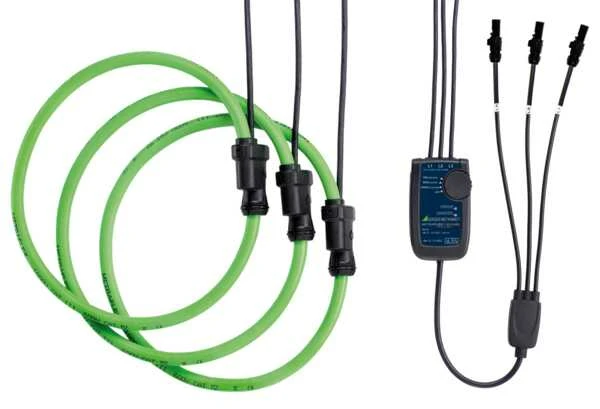

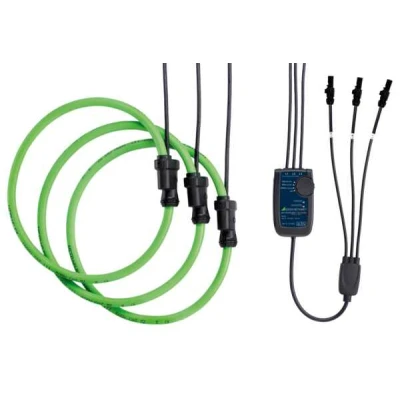

METRAFLEX 3003 XBL/24
Sensore flessibile di corrente trifase 30/300/3000 AAC, lunghezza loop 61… 122 cm
Broad range of applications, 3 measuring ranges 30/300/3000 A AC
and a large bandwidth of 10 Hz … 20 kHz for harmonic analysis
Accurate measurement, even with low current values, thanks to large dynamic range and high sensor sensitivity
Minimal influence due to conductor position or disturbance fields
Easy to use in tight spaces thanks to a small sensor cross-section of
9.9 mm and narrow end-cap 13.6 mm – loop circumference 610 mm
Reliable handling even with safety gloves – the sensor can be opened and the measuring range can be selected with one-hand operation
Extremely long battery service life of up to 2000 hours
External power supply for long-term measurement with the MAVOWATT 50
Connector cable included
Current sensor provides IP 65 protection, measuring amplifier with IP 40
High levels of safety for the operator, measuring category 1000 V CAT III, 600 V CAT IV, and unlimited overload capacity
Il sensore flessibile di corrente trifase viene utilizzato in combinazione con MAVOWATT 30, 40, 70 o con qualsiasi strumento di misura con ingresso di misura fino a 1,5 V CA e spina Hypertronics.
I trasformatori di corrente flessibili possono essere posizionati attorno a uno o più conduttori di qualsiasi tipo e struttura (cavi isolati, sbarre, tubi).
Le batterie interne consentono il funzionamento indipendente dell’amplificatore di misura.
- Ampia gamma di applicazioni, 3 campi di misura 30 A/300 A/3000 A CA e ampia larghezza di banda 10 Hz … 10 kHz per l’analisi delle armoniche
- Misura simultanea in tutte e 3 le fasi
- Misure precise anche con basse correnti, grazie all’ampia gamma dinamica e all’elevata sensibilità del sensore
- Bassa influenza della posizione del conduttore e minima influenza dei campi parassiti
- Facilità di utilizzo in spazi ristretti grazie alla sezione trasversale ridotta del sensore di 9,9 mm e alla sottile calotta terminale di 13,6 mm
- Manipolazione sicura anche con guanti di protezione; apertura del sensore e impostazione del campo di misura con una sola mano
- Durata della batteria estremamente lunga, fino a 1.000 ore
- Alimentazione esterna per misure a lungo termine (opzionale)
- Sensore di corrente con tipo di protezione IP65, amplificatore di misura con IP40
- Elevato livello di sicurezza per l’utente, categoria di misura 1000 V@CATIII, 600 V@CATIV e capacità di sovraccarico illimitata
Caratteristiche Specifiche
Campi di misura 30 A 300 A 3000 A
Segnale di uscita (CA) 50 mV/A 5 mV/A 0,5 mV/A
Corrente residua / ondulazione 8 mV eff. 2 mV eff. 2 mV eff. Incertezza di misura (45… 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A
Capacità di sovraccarico illimitata Linearità ±0,2% della rdg.
Larghezza di banda 10 Hz bis 10 kHz (-1 dB)
Errore dell’angolo di fase < ±1° (45… 65 Hz)
Impedenza di carico minima 100 kO per la precisione indicata
Tipo Lunghezza del loop max.
Codice articolo METRAFLEX 3003 XBL 61 cm Z207P 91 cm Z207W 122 cm Z207X
