LINAX PQ5000CL
Smart grid solution with a scalable measuring system
Power quality assessment with modular load flow information for grid level 7 (low voltage).
Analisi della qualità dell’alimentazione
Il dispositivo è destinato ad essere utilizzato per una valutazione permanente della qualità dell’alimentazione secondo la norma IEC 61000-4-30 Ed.3 in classe A. Gli eventi registrati (caduta di tensione, rigonfiamento di tensione, interruzione di tensione, RVC, rigonfiamento di corrente, variazione di frequenza e tensione omopolare) servono sia a dimostrare che si sono verificati dei disturbi sia a ricercarne l’origine per aumentare la sicurezza dell’alimentazione. Utilizzando le grandezze statistiche di tensione e corrente, è possibile verificare la conformità ai contratti di fornitura o ai requisiti interni. Dopo la misurazione è possibile effettuare una valutazione secondo le norme EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T o limiti autodefiniti; i corrispondenti rapporti di conformità possono essere creati tramite il sito web del dispositivo (PQEasy-Report).
- Certificazione indipendente secondo IEC 62586-2 da parte dell’Istituto
- Federale di Metrologia METAS
- Supporto del formato PQDIF standardizzato e indipendente dal produttore secondo IEEE 1159.3
- Durata di registrazione degli eventi definibile: Fino a 6 secondi per i campioni e 3 minuti per i valori RMS
- Visualizzazione degli eventi tramite sito web con funzione di zoom temporale e lettura dei valori
Analisi del flusso di energia
- Valori medi di potenza con analisi delle tendenze per prevenire i picchi di carico
- Memorizzazione del profilo di carico con intervallo di fluttuazione (min/max) per intervallo
- Classe di energia attiva 0,2S, classe di energia reattiva 0,5S (HT/LT, domanda/consegna), risoluzione configurabile
- Ulteriori valori medi e contatori con quantità di base selezionabile
Options

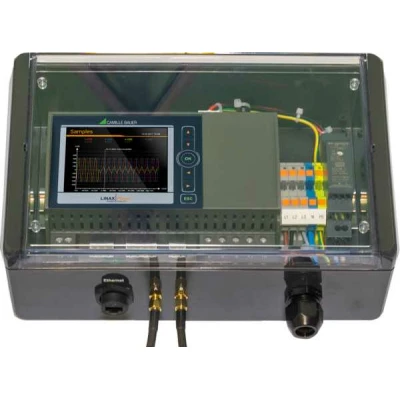

In field housing without display or with TFT display
Communication
- Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API)
- Modbus/RTU
- Optional: IEC61850, MQTT (planned for 2025)
- Automated data export (CSV and PQDIF files) to SFTP server
Cyber Security (OT) / Cyber Protection
- Role-based access authorization (RBAC)
- Hypertext Transfer Protocol Secure (https)
- Client Whitelist / Client IEC61850 Whitelist [Firewall]
- Audit log [registration of all manipulations]
- Sys-Log
- Secure firmware updates
- Data export
Further properties
- Metrologically certified PQI according to IEC 61000-4-30 Ed. 3 class A as basic device

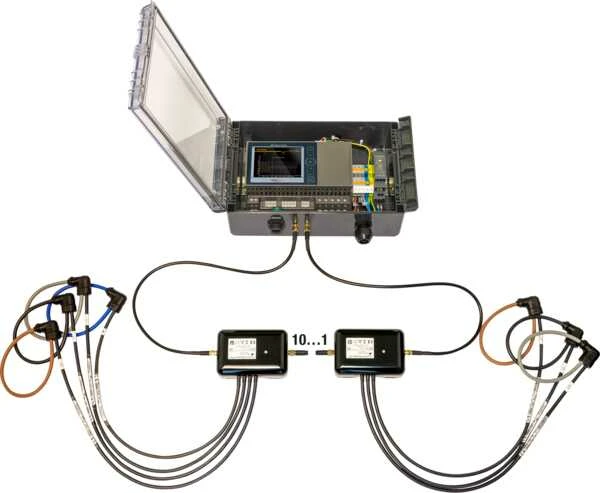

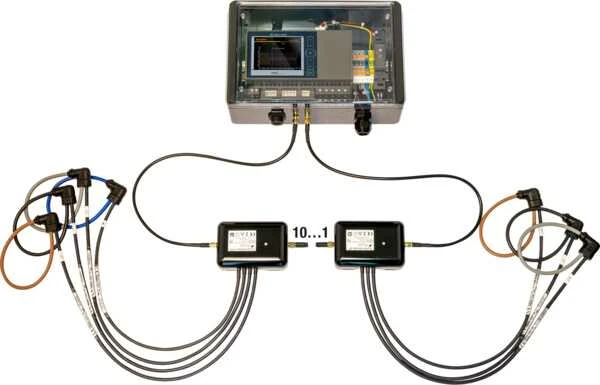

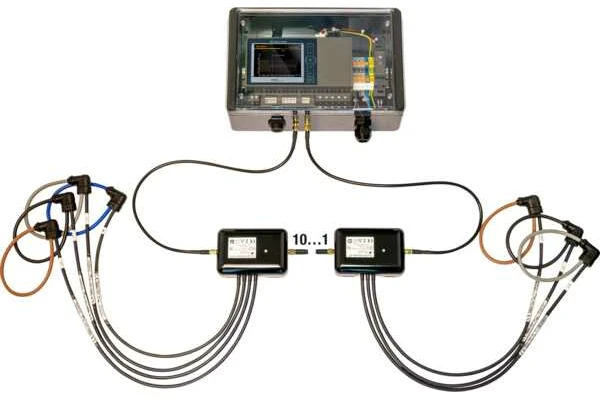

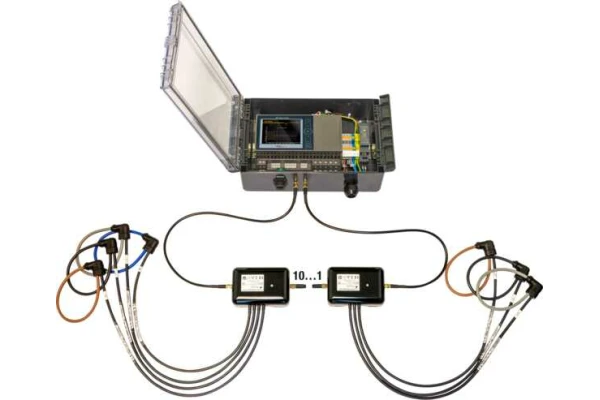

- A scalable system for certified power quality as well as load and efficiency management for up to 10 channels (32 conductors)
- Monitoring of outgoing circuits with 3 or 4 currents with 3P/3PN Current Link modules (max. 32 currents)
- Simultaneous measurement of multiple outlets instead of traditional per-outlet measurement
- Direct conformity reporting and event display through PQEasy reporting via web browser (e.g. in accordance with EN 50160)
- Fault recording of voltage events, optionally with the time-synchronized currents of the reference channel
- Time-synchronized load management for U/I/P/Q/PF
- Current measurement per current link channel “IN1 (typical/maximum) of 400 A / 1,000 A” and “IN2 (typical/maximum) of 8,000 A / 20,000 A”
- Grid tariff meter P & Q (supply & demand)
- System management via a user-friendly multi-device tool for simple commissioning and efficient maintenance
- Low space requirement & low wiring effort based on the scalable current sensors
- It is not necessary to shut down the system to install the measuring system due to the non-invasive Rogowski measuring technology
- Very high robustness due to proven coaxial principle
- Current values are time-synchronized with the voltage (IEC 61000-4-30)
- Open communication system enables high connection flexibility to both parallel and higher-level systems
- Very fast installation with robust measurement technology
- Sampling rate of the currents 54 kHz
Test report
- Included in the scope of delivery
Data analysis
The free PQDiffractor software from Electrotek Concepts can be downloaded via the link http://www.pqview.com/pqdiffractor/ (registration required). With this software, the data from the PQDIF files can be analyzed, saved in CSV format or exported as a graphic.
Digital network management
SMARTCOLLECT® SC2 software can be used to set up a complete ecosystem for power quality and power monitoring.
- PQ5000CL measuring instrument (PQ5000 with Current Link expansion)
- Rogowski current sensors, 3P and/or 3PN current modules
- Safety precautions (multilingual)
