Lo strumento di prova è destinato a testare il comportamento funzionale delle stazioni di ricarica e dei veicoli elettrici con una presa di connessione di tipo 2 (modalità di ricarica 3).

A tal fine, lo strumento viene collegato tra la stazione di ricarica e il veicolo elettrico per registrare la comunicazione tra stazione e veicolo. Nel caso in cui il processo di ricarica non si avvii, è possibile individuare rapidamente la fonte del guasto (stazione di ricarica o veicolo elettrico). Il PROFITEST H+E TECH è adatto per l’uso nello sviluppo e nell’assistenza

Diagnosi completa della stazione di ricarica e del veicolo elettrico:

• Stati veicolo
• Condizioni del cavo
• Stati errore
• Valutazione del segnale PWM
• Fasi e campo rotante
• Stato della batteria

Visualizzazione della comunicazione tra stazione di ricarica e veicolo elettrico in tempo reale

Segnalazione degli stati tramite simboli di facile comprensione

Funzionamento e diagnostica semplici

 Dispositivo compatto alimentato a batteria, quindi adatto anche all’uso esterno

Informazioni diagnostiche

Impostazione dei parametri di misura

• Fase L1, L2, L3 on / off
• Direzione del campo rotante destra / sinistra
• Corrente di carica risultante (analizzando il ciclo di lavoro) A

Segnale PWM

• Frequenza Hz (target = 1 kHz)
• Ciclo di lavoro (ciclo di funzionamento con PWM) %
• Tensione superiore 3, 6, 9, 12 V
• Tensione inferiore -12 V

• Possibilità di collegamento per veicoli elettrici: spina OEM di tipo II
• Custodia compatta, ideale per gli interventi di assistenza
• Ampio display con retroilluminazione commutabile
• Lingua interfaccia utente impostabile: D, GB, F, E, I, PT
• Alimentazione tramite due batterie a blocco da 9 V / batterie ricaricabili o alimentatore
• Interfaccia dati USB per l’aggiornamento del firmware

Visualizzazioni di stato

Stati del veicolo visualizzabili (CP)

• Nessun veicolo disponibile
• Veicolo disponibile
• Veicolo pronto per la ricarica senza ventilazione
• Veicolo pronto per la ricarica con ventilazione

Tipo di cavo (PP)

• Cavo da 20 A

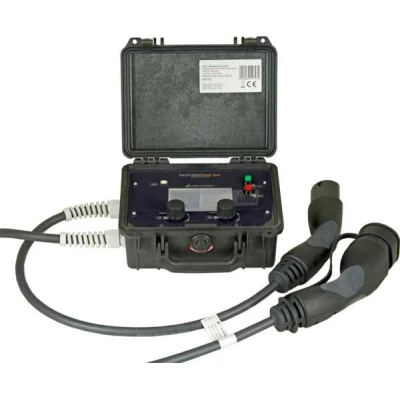

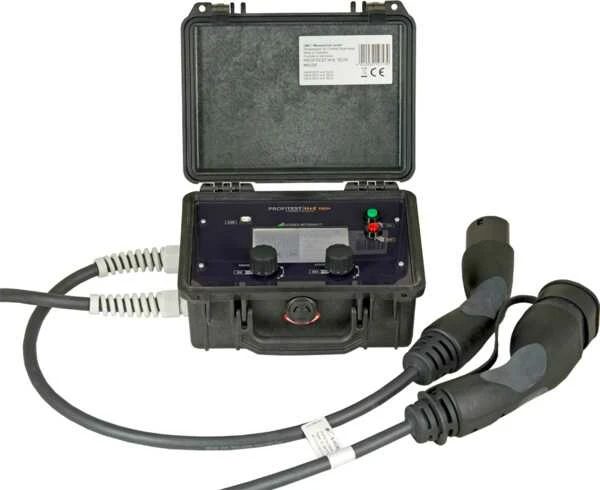

1 Strumento di prova PROFITEST H+E TECH
2 Batterie a blocco 9 V
1 Alimentatore 12 V
1 Manuale di istruzioni
