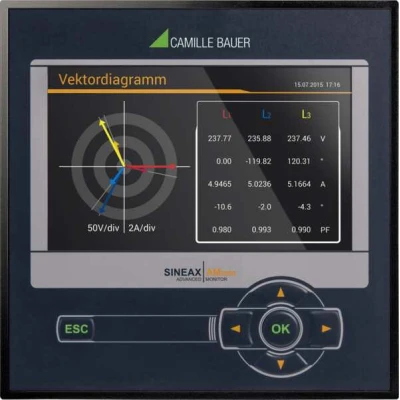

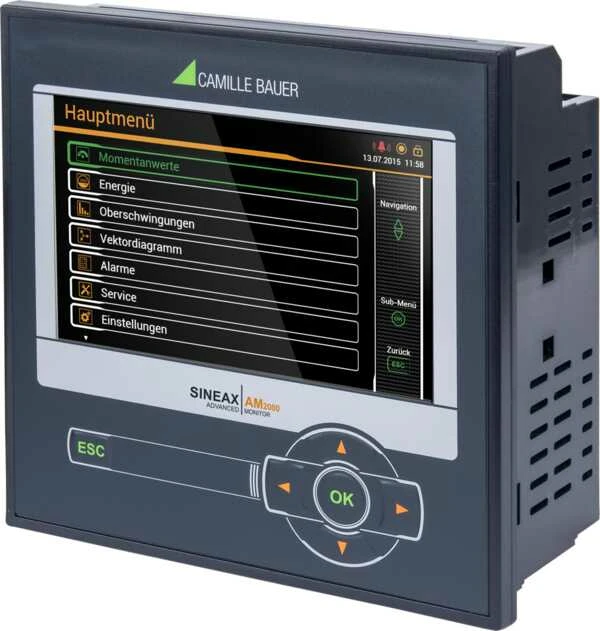

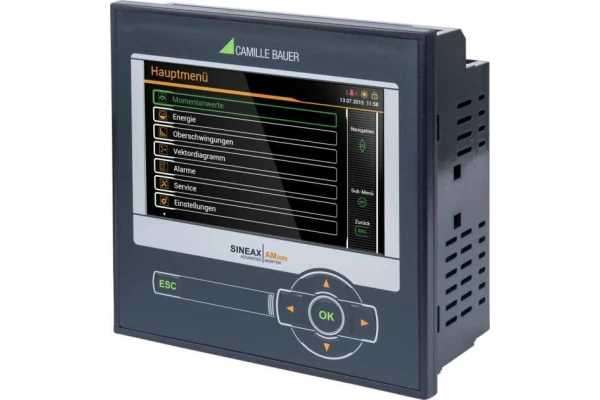

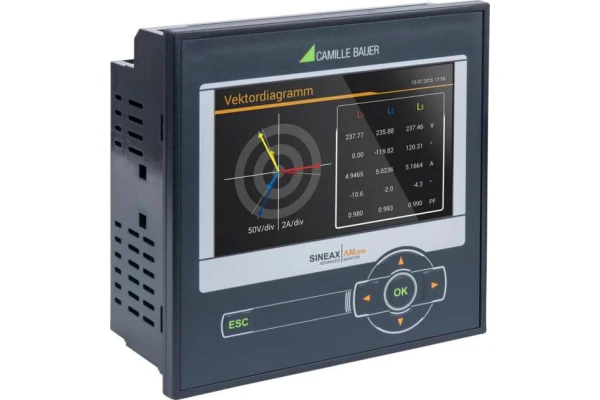

SINEAX AM2000

Monitoraggio trasparente della qualità dell’alimentazione e del consumo energetico

Monitoraggio delle condizioni

  • Fornitura di tutte le tensioni, correnti, potenze, fattori di potenza ogni 10/12 cicli
  • Analisi estesa della potenza reattiva
  • Variazione delle variabili di sistema con riferimento temporale

Analisi del flusso di energia

  • Valori medi di potenza con analisi delle tendenze per prevenire i picchi di carico
  • Memorizzazione del profilo di carico con intervallo di fluttuazione (min/max) per intervallo
  • Classe di energia attiva/reattiva 0,5S (HT/LT, domanda/consegna), risoluzione configurabile
  • Ulteriori valori medi e contatori con quantità di base selezionabile

Analisi della qualità dell’energia

  • Analisi armonica secondo IEC 61000-4-7
  • Valutazione dello squilibrio di tensione e corrente
  • Visualizzazione del fasore e della sequenza di fase per la verifica della connessione
  • Registratore di disturbi opzionale per eventi PQ (caduta di tensione, swell, interruzione) secondo IEC 61000-4-30 Ed.3 con registrazioni RMS1/2 e forma d’onda

Opzioni hardware

Fino a 4 estensioni modulari: Uscite analogiche ±20mA (2/4), uscite a relè (2), ingressi digitali (4) attivi/passivi, sincronizzazione temporale GPS, monitoraggio delle correnti di guasto (residue o di terra), monitoraggio della temperatura (Pt100, PTC), IEC61850, Profinet I/O

Comunicazione

  • Opzionale: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG), IEC61850, Profinet I/O, Modbus/RTU
  • Esportazione programmata dei dati su server SFTP (opzione Ethernet necessaria)

Sicurezza (è richiesta l’opzione Ethernet)

  • Controllo di accesso flessibile basato sui ruoli
  • Comunicazione criptata via HTTPS
  • Registro di controllo per la registrazione di tutte le procedure di sicurezza, supporto per SYSLOG per il trasferimento al server centrale di monitoraggio della rete
  • Whitelist dei client: Elenco di indirizzi IP per limitare i computer autorizzati
  • Firma digitale del firmware: Impedisce che il firmware manipolato entri nel dispositivo tramite aggiornamento

Altre caratteristiche

  • 3 canali di corrente e 3 canali di tensione con precisione dello 0,2%, misura diretta o tramite trasformatori
  • Categoria di misura 600V, CAT III (tensione), 300V, CAT III (corrente)
  • IO standard: 1 ingresso digitale, 2 uscite digitali
  • Data logger con 16 GB di memoria dati (opzione)
  • Frequenza di campionamento: 18kHz
  • Monitoraggio e allarme tramite valori limite e funzioni di monitoraggio
  • Per montaggio a pannello 144×144 mm
  • Funzionamento identico ai dispositivi della serie PQ/CU/DM
