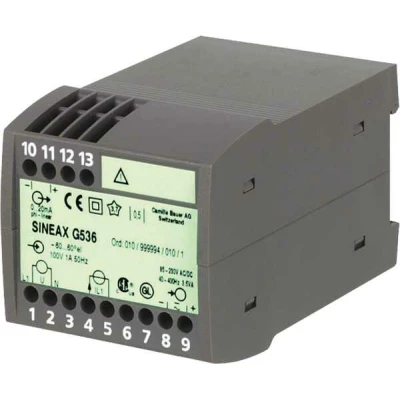

SINEAX G536

SKU: 536-Categoria: Tag: , , , ,

Convertitore per la misura della differenza dell’angolo di fase



Convertitore per la misura della differenza dell’angolo di fase di due sistemi da sincronizzare in un segnale in corrente continua, proporzionale al valore di misura











  • Ingresso di misura per tensione nominale sinusoidale, rettangolare o distorta con la fondamentale dominante
  • Tensione di ingresso: 10..690 V
  • Corrente nominale: 0,5..6 A
  • Frequenza nominale di ingresso: 50 Hz
  • Uscita: cosp lineare
  • Alimentazione ausiliaria: 85..230 V AC/DC
  • Tempo di risposta: 4 periodi della frequenza di ingresso
  • Campo di misura: 0,5..cap..1..ind..0,5 cosp lineare
  • Limiti campo di misura: min. span 20°el, max. span 360°el
  • Segnali di uscita: unipolari, bipolari o a zero-vivo
  • Principio di miusra: misura dell’intervallo tra i passaggi per lo zero
  • Alimentazione ausiliaria universale AC/C a campo esteso
  • Certificato CSA, approvazione German Lloyd



Istruzioni per l’uso
Certificato CE
Scheda tecnica
Certificato
Certificato 2

1 manuale di istruzioni in 3 lingue: tedesco, francese ed inglese
