Impiego come tester per cavi di ricarica elettrica modalità 2/3

Secondo la normativa DGUV 3, le apparecchiature elettriche portatili devono essere testate regolarmente

• Sequenze di test automatiche per cavi di ricarica in modalità 2 (1/3 fasi), cavi di ricarica in modalità 3
• Utilizzo da parte di persone con formazione elettrica (EuP), elettricisti qualificati e persone in possesso di qualifica professionale per operare in sistemi ad alta tensione di livello 2, o superiore, in ambiente commerciale
• Database del produttore
• Accessori universali inclusi nella fornitura

• Test dei cavi di ricarica modalità 2 (1-3 fasi) e modalità 3
• Prove elettriche:
  – Continuità a bassa resistenza dei conduttori
  – Misura dell’isolamento –
  – Test RCD AC (Tempo e corrente di intervento)
  – Test dei sensori da 6 mA (RDC-DD, RCMB, CCID…)
  – Misura della corrente differenziale
  – Misura della tensione
  – Misura della resistenza PP (capacità di carico di corrente secondo le norme IEC/EN/VDE)
  – Controllo visivo preselezionato – Test funzionale: stati attraverso il CP (A,B,C,E)
  – Ingresso tensione di rete universale (110-240 V, 40-65 Hz)
  – Vari adattatori per il collegamento dei cavi di ricarica
  – Stampante integrata per la stampa dei rapporti di prova, memoria dati integrata

• Utilizzo mobile: il test può essere eseguito direttamente in qualsiasi luogo!
• Sistema di utilizzo intuitivo!
• Maggiore efficienza grazie a sequenze di test conformi alle specifiche del produttore!
• Collegamento di una tastiera o di un lettore di codici a barre o QR per un facile inserimento dei dati!
• Stampa del rapporto di prova in loco

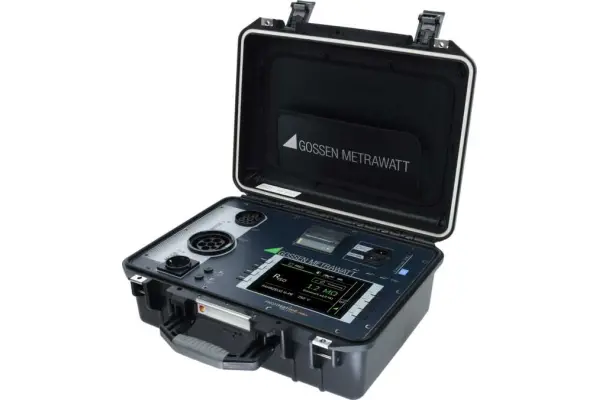

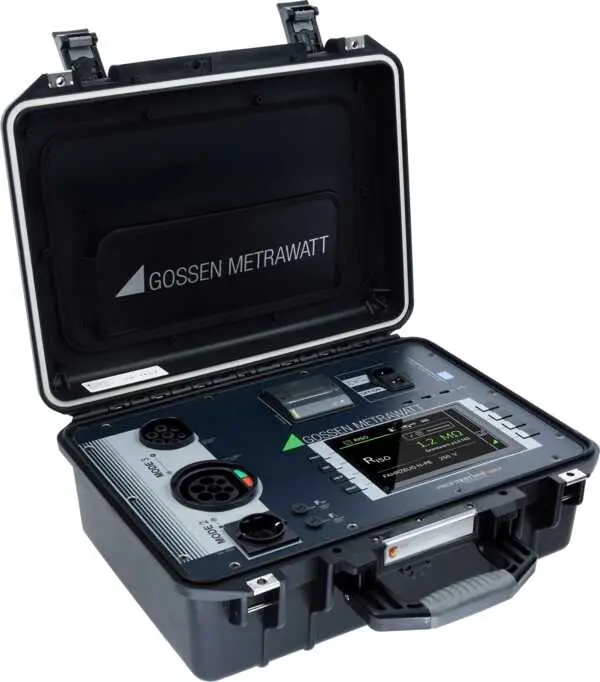

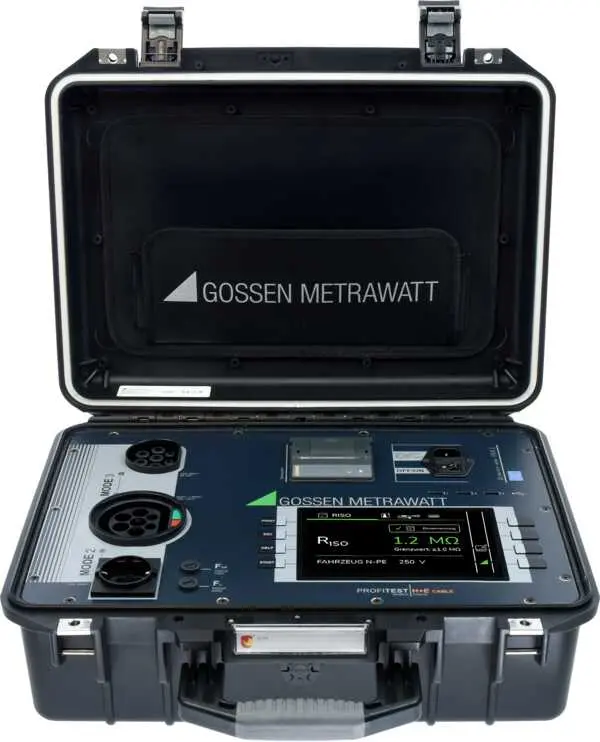

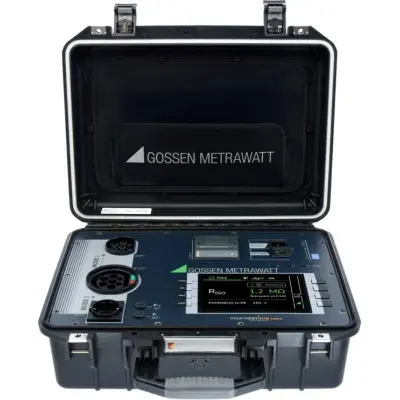

Lo strumento PROFiTEST H+E CABLE è utilizzato per la verifica secondo le norme dei cavi di ricarica per veicoli elettrici. È stato progettato per testare i cavi di ricarica in modalità 2 (IC-CPD) e i cavi di ricarica in modalità 3. Vengono eseguiti i seguenti test:

• RLO Continuità a bassa resistenza del conduttore di protezione
• RISO Resistenza di isolamento
• RCD Corrente e tempo di intervento
• Test sensore DC da 6 mA tempo/corrente di intervento
• Simulazione L/N/PE
• Test funzionale stato B,C,E.
  La sequenza di test comprende l’ispezione visiva, il test funzionale, il test elettrico e la registrazione e viene eseguita automaticamente o mediante test individuali da parte di un elettricista qualificato.


1x PROFITEST H+E CABLE
1x adattatore Schuko-CEE 32 A
1x adattatore Schuko-CEE 16 A
1x adattatore Schuko-Camping CEE 16 A blu
1x cavo di collegamento alla rete 1x rotolo di carta termica per stampante
1x certificato di calibrazione di fabbrica
1x istruzioni per l’uso sintetiche D, EN
