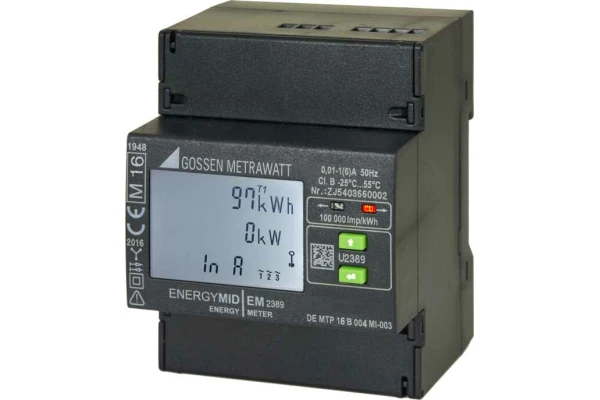

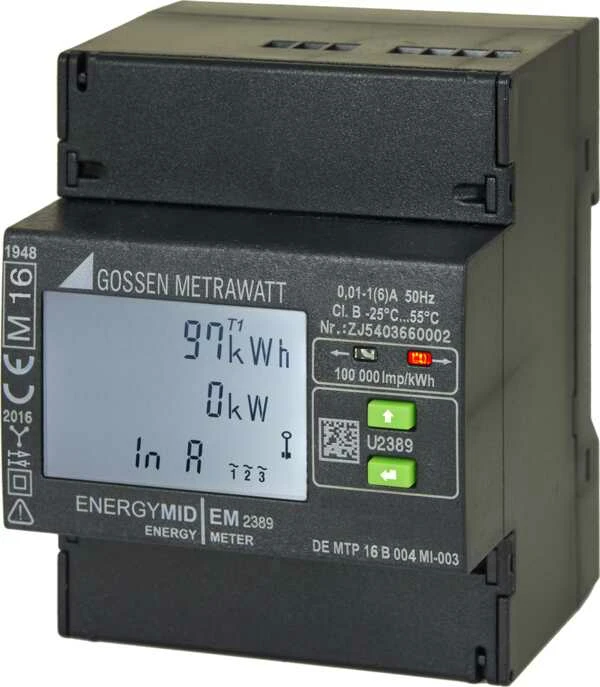

Grazie a un’ampia gamma di interfacce, i valori possono essere trasferiti molto facilmente ai sistemi di registrazione dei dati, di fatturazione e di ottimizzazione, nonché alle applicazioni di automazione degli edifici e di tecnologia di controllo. La nuova generazione di contatori di energia ENERGYMID apre nuovi livelli di trasparenza all’interno dell’impianto elettrico. Oltre all’energia, la variante multifunzionale acquisisce fino a 33 altri parametri di rete. Grazie ai nostri strumenti di installazione e alla diagnosi integrata degli errori di connessione, l’installazione è ora ancora più semplice e veloce.

LCD with Integrated Error Detection – Simple and Reliable

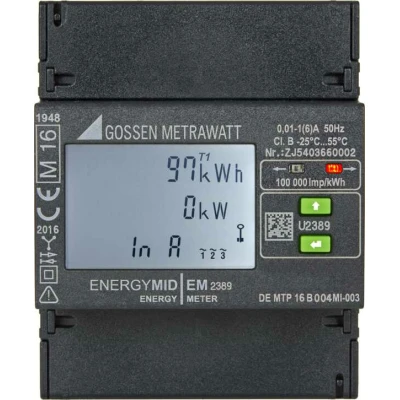

The 3-line, high-contrast LCD (42 x 28 mm) with background illumination makes it possible to read parameters and settings from any angle. Integrated error detection helps to assure quick, error-free installation. The display changes color in order to indicate installation errors including direction of phase rotation, phase failure, transformers with reversed polarity and overload, making immediate detection and elimination possible.

Extremely Compact Housing – Very Well Protected

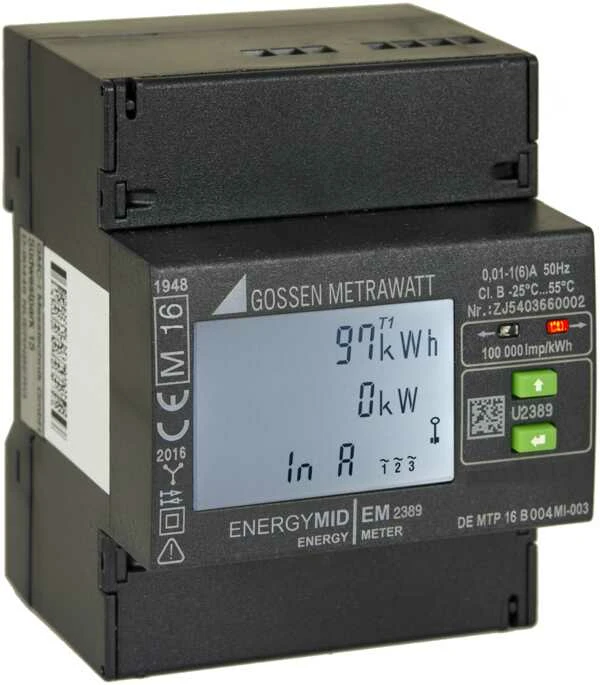

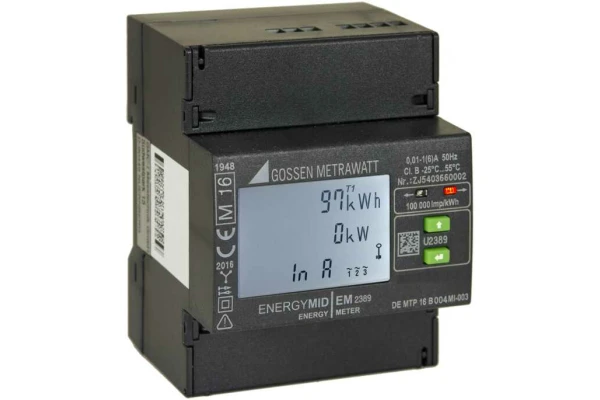

Thanks to its extremely compact design (4 standard width units, i.e. 72 mm), the meter requires less space in the meter cabinet. The communication interface is integrated into the housing and is thus protected against contamination. Furthermore, the tamper-proof cover and configuration disabling assure protection against manipulation.

Multifunctional Variants – Up to 33 Additional Parameters

In addition to Energy, up to 33 other parameters are measured within the electrical system and are either indicated directly at the display (feature M1) or read out via the interface. For example, the RMS distortion value (THD) is also measured for voltage and current, which indicates possible mains disturbances. And thus you always have access to a full overview of your electrical system by simply pressing a button – without switching the electrical circuit off and without any additional measuring equipment.

Caratteristiche aggiuntive:

• Classe di precisione B per uso industriale e commerciale, nonché per uso domestico con requisiti molto esigenti.
• Idoneo per la fatturazione grazie alla calibrazione iniziale in fabbrica in conformità alla MID (procedura di valutazione della conformità moduli B e D)
• Misura dell’importazione e dell’esportazione di energia grazie alla misurazione a 4 quadranti
• Monitoraggio economico della potenza grazie all’acquisizione di THD per corrente e tensione, nonché della corrente del conduttore neutro IN
• Comunicazione flessibile tramite interfacce bus integrate (M-Bus, Modbus RTU, Modbus TCP, LON o BACnet) o uscita a impulsi universale (2 ea. S0 con frequenza e durata degli impulsi regolabili e intervallo di tensione selezionabile) LCD a 3 righe ad alto contrasto (42 x 28 mm) con illuminazione di sfondo a LED
• Calibrazione anche con rapporti di trasformazione regolabili
• Profilo di carico integrato opzionale con 96 periodi di registrazione al giorno per 60 giorni con registratore di eventi (ad es. sovratensione o modifica dei valori CT/VT)
• 8 ingressi tariffari che possono essere adattati alle future strutture tariffarie del mercato dell’energia:
• 4 tariffe (controllate via hardware come standard), 4 tariffe aggiuntive con bus (controllate via software)
• La manomissione è esclusa grazie al coperchio antimanomissione e alla disabilitazione della configurazione

• ENERGYMID Energy meter
• Condensed operating instructions
