Funzioni e caratteristiche tecniche del prodotto

• Strumento portatile per la misurazione della qualità dell’alimentazione, della potenza e dell’energia
• Grande LCD a colori da 7″ con tecnologia touchscreen per un utilizzo estremamente semplice
• IEC 61000-4-30 Ed. 3 classe A e EN 50160 per misure sicure dal punto di vista legale
• 1000 V CAT III e 600 V CAT IV consentono un’ampia gamma di applicazioni
• Gamme di frequenza da 15 a 20 Hz e da 45 a 65 Hz per un utilizzo flessibile
• Comunicazione via Ethernet – Quattro ingressi di corrente (AC/DC) per il collegamento di sensori di corrente AC/DC flessibili
• Quattro ingressi di tensione simmetrici (AC/DC, 50/60 Hz) – Campionamento del segnale con 512 valori per periodo
• Sincronizzazione temporale tramite GPS e NTP – Acquisizione di buchi e sbalzi di tensione, sovratensione, transitori, asimmetria, flicker
• Armoniche, subarmoniche, tensione di segnale –
• Generazione automatica di report – Mini-report per la creazione semplice di report specifici per l’utente
• Funzione Dashboard per il monitoraggio dei valori in tempo reale – Memoria flash integrata da 4 GB, porta USB per supporti di memorizzazione esterni
• Controllo remoto VNC tramite PC, Mac, IOS e Android – Semplice valutazione con il software DranView® 7 Coperchio protettivo robusto (IP 50) con supporto dello strumento e fermacavo

Interfacce

Tipo di display: Display LCD a colori (WVGA) con illuminazione di fondo CCFL (florescente). Il tempo di spegnimento dell’illuminazione di fondo può essere regolato in base alle esigenze specifiche dell’utente. L’illuminazione di fondo si riaccende quando si tocca il display. Risoluzione: 360 x 240 pixel, dimensioni: 9,15 cm di altezza x 15,2 cm di larghezza Tasti funzione sensibili al tocco, tre funzioni per creare screenshot e mini-report e per accedere alla funzione di guida. Questi tasti non possono essere attivati indossando i guanti! – Allarme: segnale acustico breve (0,1 s) o lungo (1 s) in caso di errore o di attivazione della visualizzazione. – Ethernet (con cavo) VNC Modbus

Tensione, corrente, fase, potenza, frequenza

• Tipo di tensione: 4 x con differenziale completo, corrente continua, isolato elettricamente fino a 1 kV, campo d’ingresso per i canali A, B, C, D: 0 – 1000 RMS CAT III, 0 – 600 VRMS CAT IV, impedenza d’ingresso: min. 20 MΩ, ingresso/ingresso, fattore di cresta: max. 2,0 nel fondo scala, precisione RMS*: ±0,1% rdg., ±0,05% fondo scala, larghezza di banda superiore a 15 KHz: ±0,1% rdg. a V > 60 Vrms, precisione fluttuazione RMS*: ±0,2% rdg., intervallo di ingresso transitorio: 50 – 2000 VSpeak, precisione del transitorio: ±10% rdg., ±0,5% fondo scala a larghezza d’impulso > 10 μS, durata del transitorio: min. 2 μS, reiezione di modo comune: -80 dB, frequenza di campionamento: 512 campioni per periodo, RMS basato su semiperiodi
• Tipo di corrente: 4 x con differenziale completo, corrente continua, isolato elettricamente fino a 1 kV, campo di ingresso per i canali A, B, C, D: 10 – 200% corrente nominale della sonda (sonde GOSSEN METRAWATT), impedenza di ingresso: min. 340 kΩ, ingresso/ingresso, fattore di cresta per i canali A, B, C, D: max. 3 in fondo scala, precisione RMS: ±0,1% rdg., ±0,05% fondo scala più precisione della sonda, larghezza di banda 9 KHz (RMS 1 s), campo di ingresso transitorio: x corrente nominale della sonda (sonde GOSSEN METRAWATT), precisione transitorio: ±10% rdg., ±0,5% fondo scala a larghezza d’impulso > 10 μS, durata del transitorio: dipende dalla larghezza di banda della sonda, reiezione di modo comune: -80 dB, frequenza di campionamento: 512 campioni per periodo, RMS basato su semiperiodi, corrente della sonda per canale: max. 20 mA a 3,3 V
• Tutti i canali sono campionati simultaneamente per evitare l’errore fiduciale.
• Precisione di potenza (agli ingressi di misura): ±0,2% rdg., ANSI C12.1 / C12.20
• Frequenza selezionabile in base alla frequenza nominale selezionata. Modelli GOSSEN METRAWATT MAVOWATT 270, MAVOWATT 240, MAVOWATT 230 – impostazione predefinita: 30 – 70 Hz, fino al 30% Vthd, 60 – 1000 Vrms, 15 – 30 Hz, precisione: ±10 mHz, GOSSEN METRAWATT modelli MAVOWATT 270 – 400 – impostazione predefinita: 30 – 70 Hz, fino al 25% Vthd, 380 – 440 Hz (precisione ridotta con 32 campioni per periodo), precisione: ±0,2% rdg.
• Condizioni ambientali: tutte le specifiche si basano sui valori operativi e sui fattori di influenza secondo la norma IEC 61000-4-30, classe A.

I nuovi analizzatori di qualità dell’energia inclusi nella gamma di prodotti MAVOWATT sono utilizzati per il monitoraggio, l’analisi e la registrazione delle grandezze di rete nei sistemi di alimentazione pubblici e nelle applicazioni industriali. Con l’aiuto di questi prodotti innovativi, è possibile acquisire tutte le grandezze misurate rilevanti che sono decisive per la qualità dell’alimentazione elettrica. Disturbi ed eventi possono essere facilmente individuati, documentati e analizzati con riferimento agli standard applicabili: la base perfetta per un’ottimizzazione sostenibile.

Gli analizzatori portatili sono la scelta giusta quando è necessario verificare in modo semplice e accurato la qualità dell’energia, la potenza e i dati energetici. Tutti gli strumenti sono dotati di un touchscreen a colori da 7″ (18 cm) per la visualizzazione dei dati e l’impostazione delle funzioni del dispositivo. Per l’uso remoto in ambienti critici per la sicurezza sono disponibili interfacce Ethernet, Wi-Fi e Bluetooth, attraverso le quali gli strumenti possono essere gestiti con l’aiuto di un’interfaccia VNC. Gli strumenti MAVOWATT misurano la tensione e la corrente attraverso quattro canali ciascuno e rilevano i cambiamenti all’interno del circuito elettrico monitorato: cali e sbalzi di tensione, sovratensione, armoniche e flicker in base a standard industriali riconosciuti a livello internazionale come IEC 61000-4-30 Ed. 3 classe A, IEC 61000-4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453 ecc. A seconda della variante dello strumento, è possibile acquisire transitori a bassa, media e alta frequenza, nonché potenza apparente, attiva e reattiva, fattore di potenza, domanda/energia, ecc.

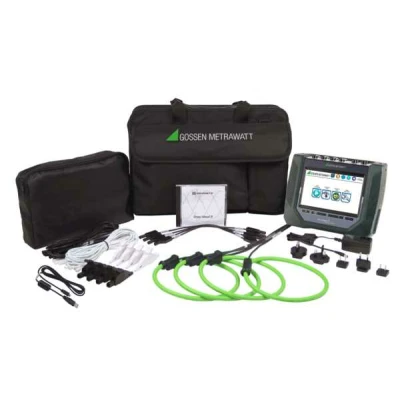

MAVOWATT 230 include set di cavi di misura, batteria ricaricabile, caricabatterie, certificato di calibrazione di fabbrica, software DranView 7, custodia per il trasporto e sensori di corrente flessibili: un METRAFLEX 3003XBL e un METRAFLEX 3001XBL.
